結構

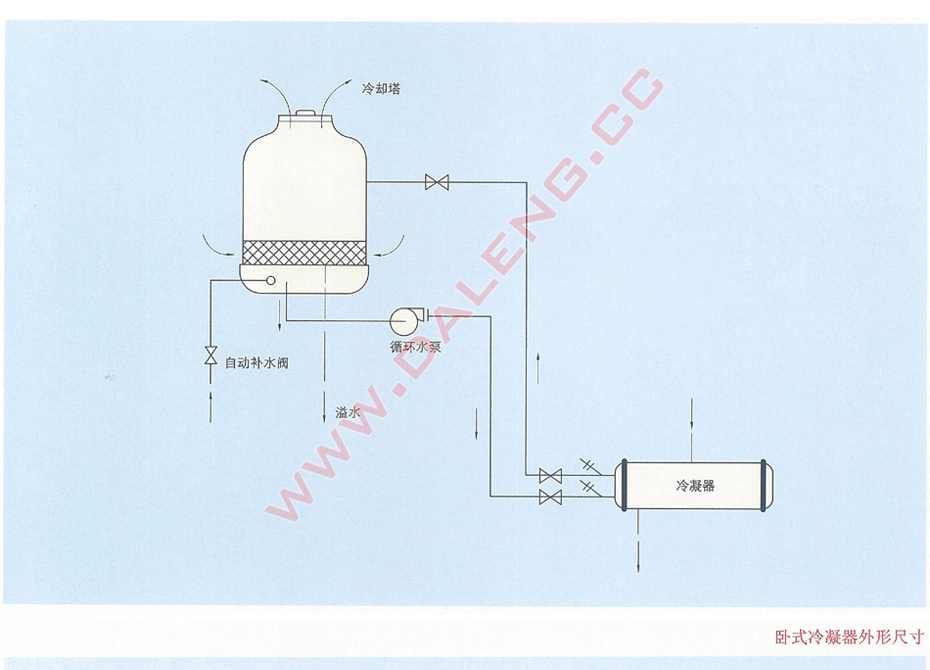

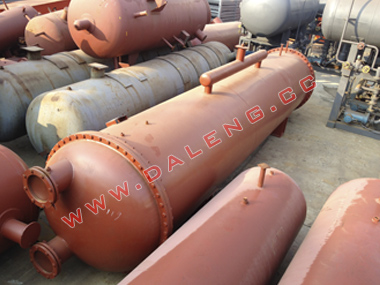

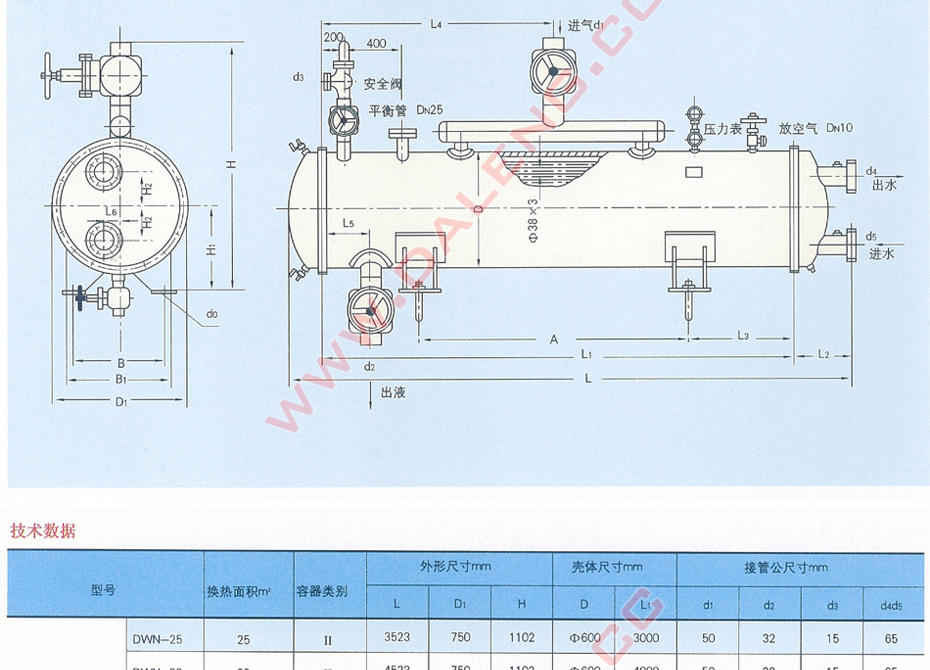

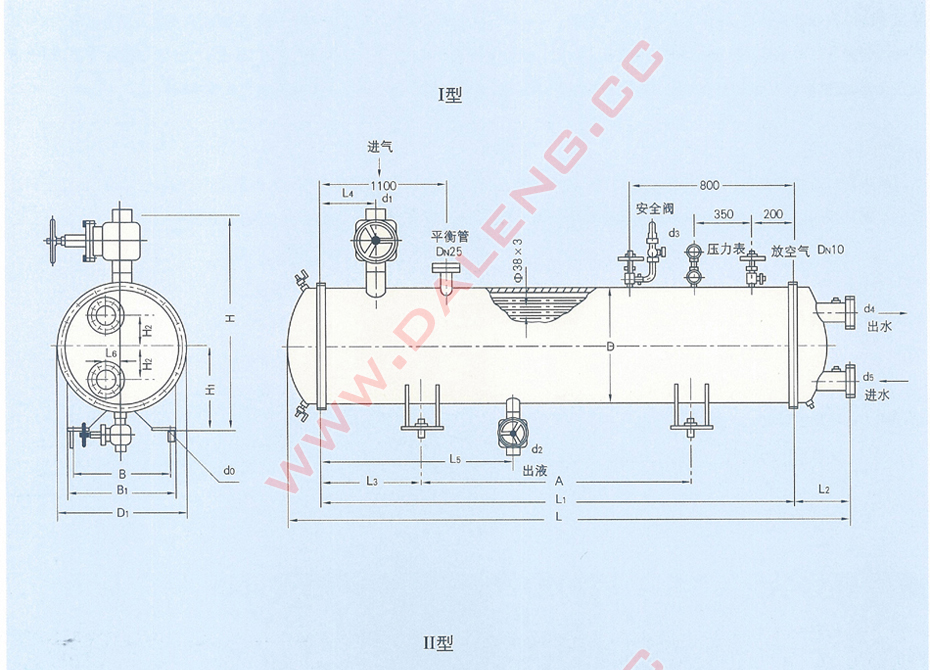

臥式冷凝器是臥式殼管式熱交換器。圓形殼體兩端與二只圓形管板焊接成一體，兩管板間裝有傳熱管(無縫鋼管) ，管與管板是以焊接或脹接形式連接。殼體上方設有進氣接管、平衡管、安全閥、壓力表及放空氣閱。殼體下部設有支座及出液接管。在兩管板的外側裝有二只水蓋，水蓋內設有擋水隔板，以使水能分幾程流經(jīng)管內。有一只水蓋上有進、出水口，進水口設在下方，出水口設在上方。在進水管上裝有溫度計管，以測量進水、出水溫度。在另一只水蓋上方及下方裝有放氣及放水閱門。
特點
管內冷卻水流速較高，因而傳熱系數(shù)較大;冷卻水迸出口溫差較大，故水循環(huán)量較立式冷凝器少，結構較緊湊，占地面積及空間高度都較小;操作方便。其缺點是水流動阻力較大，對水質要求較高，清除水垢時需停止使用，且清理水垢較麻煩。

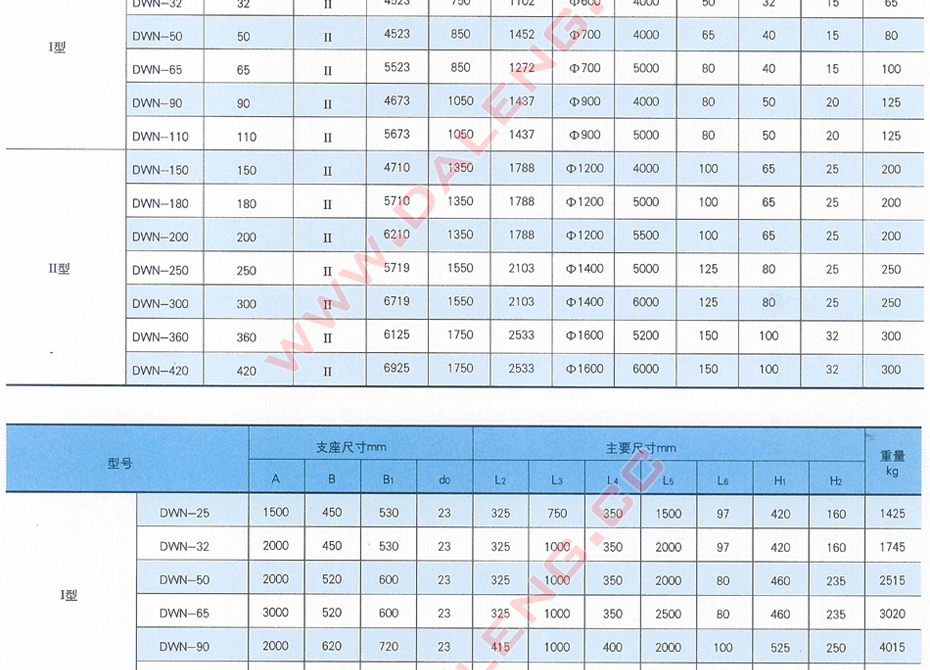

設計壓力與試驗壓力
試驗壓力:氨側:水壓試驗: 2.5MPa
氣密試驗: 2MPa
水側:水壓試驗: O.6MPa
設計壓力:氨側: 2MPa
水側: O.4MPa
|
|
