用途及適用范圍

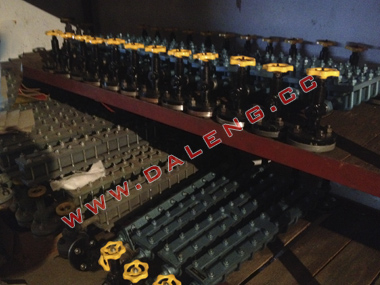

BR25一I 型玻璃板液面計是反射式玻璃液面計，用以指示容器內液面位置。
它用碳鋼制成適用于無腐蝕介質時，應采用耐油橡膠石棉板。玻璃板液面計上、下兩端均設有DN20 針形閥，按兩端針形間中心距分，本系列共有400 、500 、800 、1100 、1400 、1700 、六種規格產品。
玻璃極液面計上、下均裝有針形閥門，閥腔內裝鋼球，當玻璃板破壞時，鋼球由于容器內外之壓差作用，自動關閉間門，以防容器內液體外流，起到安全保護作用。
針形閥閥體上設有法蘭，與容器接管法蘭連接，使液面計與容器連通，透過玻璃板直接指示容器內的液位。
上、下針形閥上均設有螺塞，上部螺塞可供放氣之用，下部螺塞可供取樣、排污、清洗之用。
試驗壓力與工作壓力
設計壓力: 2.5Mpa
試驗壓力:水壓試驗: 3.72Mpa
氣密性試驗: 2.5MPa
|
|
