制冷系統中的殼管式冷凝器-立式冷凝器說明及圖解
注意:行業新聞所有內容均來源于網絡,內容僅供參考不做實際操作使用,如因此造成責任與事故與本公司無關
立式冷凝器做為制冷系統中的冷凝設備的一種,在制冷系統中起到了非常關鍵的作用,在今天殼管式冷凝器被蒸發式冷凝器廣泛替代的今天,立式冷凝器還是有其獨特的功效,立式冷凝器一般在用水資源比較豐富的項目地區,主要廣泛用于醫藥化工及礦山制冷。

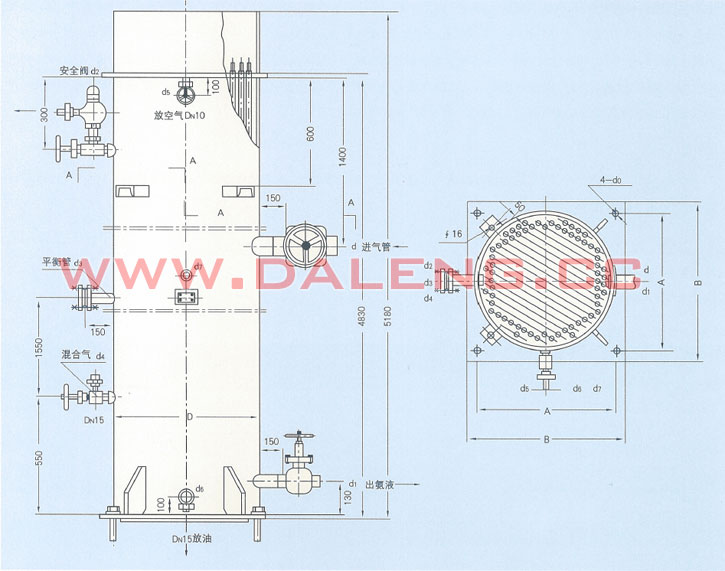

結構
立式殼管式熱交換器。圓筒形殼體上端與一圓形管板,下部與一方形管板焊接成一體,下管板兼起支座的作用。在兩管板間裝有傳熱管(無縫鋼管) ,管與管板間是以焊接方式連接。上管板的上方設有配水槽。傳熱管上口均裝有一個帶斜槽的分水器,使水通過斜槽的分水器,使水通過斜槽形成螺旋狀水流沿管內壁流下,以提高傳熱效果。在殼體的2/3 高度上設有進氣管,將氣態制冷劑引到管殼之間的空間。在距下管板有一小距離處設有出液管。底部還設有放油管。在距底部550 毫米處設有不凝性氣體放出接管。在殼體頂部設有放空氣閥門,上部還有安全閥,中部裝有壓力表。
特點
立式冷凝器占地面積小,一般設在室外的循環水槽(池)之上。清洗方便,對于水質要求不高,但水源的水量應充足,循環水量較大。它適用于水源充足,水質較差地區。
設計壓力與試驗壓力
試驗壓力:水壓試驗: 2.5Mpa 、氣密試驗: 2Mpa
設計壓力: 2Mpa
[
打印本頁
]
[
返回上一頁
]
來源:互聯網
作者:互聯網
日期:2013年12月31日
瀏覽量:973
