制冷系統中的殼管式冷凝器的一種-臥式冷凝器說明及圖解
注意:行業新聞所有內容均來源于網絡,內容僅供參考不做實際操作使用,如因此造成責任與事故與本公司無關
臥式冷凝器做為制冷系統中的冷凝設備的一種,在制冷系統中起到了非常關鍵的作用,在今天殼管式冷凝器逐漸被蒸發式冷凝器廣泛替代的今天,臥式冷凝器還是有其獨特的功效,臥式冷凝器主要廣泛用于醫藥化工及礦山制冷。

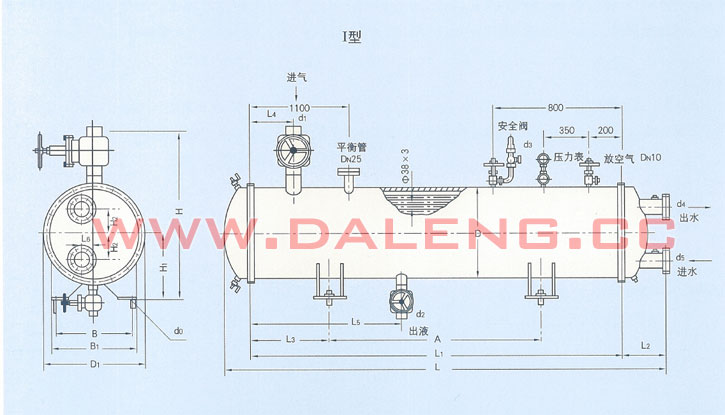

結構
臥式冷凝器是臥式殼管式熱交換器。圓形殼體兩端與二只圓形管板焊接成一體,兩管板間裝有傳熱管(無縫鋼管) ,管與管板是以焊接或脹接形式連接。殼體上方設有進氣接管、平衡管、安全閥、壓力表及放空氣閱。殼體下部設有支座及出液接管。在兩管板的外側裝有二只水蓋,水蓋內設有擋水隔板,以使水能分幾程流經管內。有一只水蓋上有進、出水口,進水口設在下方,出水口設在上方。在進水管上裝有溫度計管,以測量進水、出水溫度。在另一只水蓋上方及下方裝有放氣及放水閱門。
特點
管內冷卻水流速較高,因而傳熱系數較大;冷卻水迸出口溫差較大,故水循環量較立式冷凝器少,結構較緊湊,占地面積及空間高度都較小;操作方便。其缺點是水流動阻力較大,對水質要求較高,清除水垢時需停止使用,且清理水垢較麻煩。
設計壓力與試驗壓力
試驗壓力:氨側:水壓試驗: 2.5MPa
氣密試驗: 2MPa
水側:水壓試驗: O.6MPa
設計壓力:氨側: 2MPa
水側: O.4MPa
[
